পণ্যের বিবরণ:
প্রদান:
|
ধারণক্ষমতা: | 5000 কেজি | ট্যাংক ব্যাস: | 250 - 2800 মিমি |
---|---|---|---|
নাম: | ট্যাঙ্ক ঘূর্ণায়মান রোলস | সামঞ্জস্য করুন: | প্রচলিত |
চাকা উপাদান: | রাবার ও ইস্পাত | درجه: | পাইপ সমর্থন করে |
ডেলিভারি সময়: | 10 দিন | প্যাকেজ উপায়: | কাঠের মামলা |
ঘূর্ণন গতি: | ডিজিটাল পঠন 1-1000 মিমি / মিনিট | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 380V / 480V 50 / 60Hz |
লক্ষণীয় করা: | welding turning rolls,pipe turning rollers |

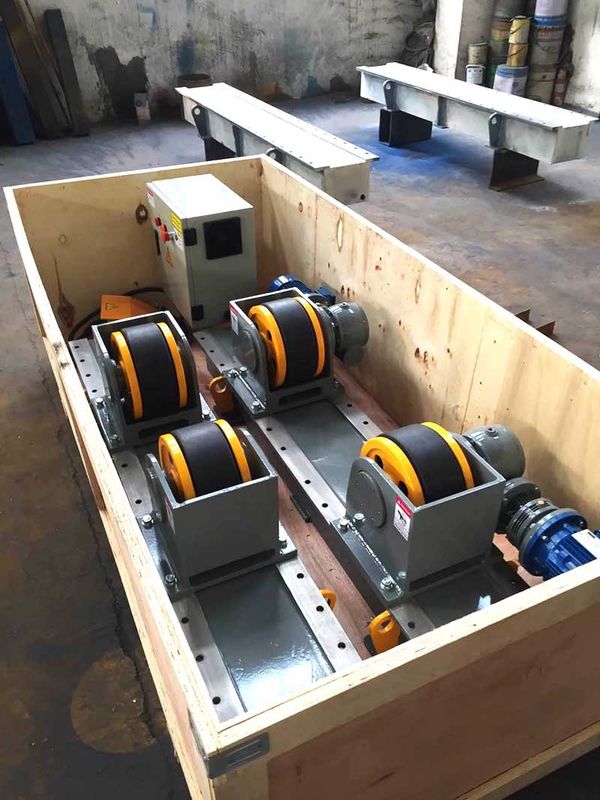

5000 কেজি ক্যাপাসিটি পাইপ হ্যান্ড কন্ট্রোল বক্স এবং ফুট পেডাল, ট্যাঙ্ক টার্নিং রোলস এবং ওয়েল্ডিং রোটারি সহ দাঁড়িয়েছে
কিভাবে আয়তন ঘূর্ণায়মান রোলস
ওজন ক্যাপাসিটি
1. মৌলিক বাঁক রোল সেটআপ এক (1) ড্রাইভ রোল এবং একটি সহচর অ চালিত আইডলার রোল অন্তর্ভুক্ত।
2. ড্রাইভার রোল ওয়ার্কপিসের এক প্রান্তকে সমর্থন করে এবং কাজের জন্য ঘূর্ণমান গতি সরবরাহ করে।
3. Idler শুধুমাত্র rotates হিসাবে কাজ টুকরা অন্যান্য শেষ সমর্থন করে।
4. টার্নিং রোলস কোন সেট নির্বাচন প্রথম ফ্যাক্টর সর্বাধিক ওজন ক্ষমতা নির্ধারণ করা হয়।
5. একটি সমমানের কাজ-টুকরা, এর শেষাংশের একটি এবং অর্ধেক লোড ড্রাইভ রোল দ্বারা সমর্থিত।
6. কাজের অর্ধেক idler রোল দ্বারা সমর্থিত হয়। প্রতিটি ড্রাইভার এবং আইডলার রোল পৃথক লোড রেটিং এবং ক্ষমতা আছে।
ট্র্যাক্টিভ পুল
1. যদিও সবচেয়ে ঘূর্ণন রোল অ্যাপ্লিকেশন প্রাথমিকভাবে ঘনকীয় লোড হয়, তারা উষ্ণতা একটি নির্দিষ্ট ডিগ্রী হ্যান্ডেল রেট করা হয়।
2. Tractive পুল রেটিং একটি প্রদত্ত ঘূর্ণন রোল জন্য উপলব্ধ বাঁক শক্তি প্রদর্শন।
3. অদ্ভুত লোডিংয়ের জন্য, উপলভ্য বাঁক পাওয়ার জন্য প্রয়োজনীয় বাঁক শক্তিটির সাথে তুলনা করা আবশ্যক।
4. একটি উষ্ণ পাত্রটি ঘুরিয়ে প্রয়োজনীয় বাহিনী নির্ধারণ করতে নিচের সূত্রটি ব্যবহার করুন।
5. একটি জাহাজ ঘুরিয়ে প্রয়োজনীয় বল ট্র্যাক্টিভ পুলের তালিকাভুক্ত ক্যাটালগের 1/2 অতিক্রম করা উচিত নয়।
(মোট লোড) x (দূরত্ব CG, ঘূর্ণন কেন্দ্র থেকে অবস্থিত) / যষ্টি রেডিয়াস
ঘূর্ণন রেটিং
1. কাজের ঘূর্ণন প্রয়োজন শক্তি বিবেচনা করা আবশ্যক।
2. ড্রাইভ রোল ক্ষমতা বাঁক শর্তে রেট করা হয়।
3. এই রেটিং ড্রাইভার দ্বারা উত্পাদিত শক্তি নির্দেশ করে, একটি মসৃণ-প্রাচীর, সোজা পার্শ্বযুক্ত বৃত্তাকার সিলিন্ডার ঘূর্ণায়মান।
4. উদাহরণস্বরূপ, 30,000 এলবিএস সমর্থন করার জন্য রেটযুক্ত ড্রাইভারটি 90,000 পাউন্ড ঘোরাতেও রেট দেওয়া হয়েছে।
90,000 lb লোড (1) 30,000 lb ড্রাইভার সমর্থন এবং ঘোরাতে এবং (2) 30,000 lb idlers লোডের জন্য পর্যাপ্ত সমর্থন এবং ঘূর্ণন শক্তি প্রদানের প্রয়োজন হয়।
5. ভেসেল ঘনত্ব, অনিয়ম এবং রোল সারিবদ্ধ সব ঘূর্ণন ক্ষমতা প্রভাবিত করতে পারে এবং বিবেচনা করা আবশ্যক।
অন্তর্ভুক্ত কোণ
1. রোলিং বাঁক একটি সেট একটি লোড সমর্থন করার সময়, রোলার মধ্যে দূরত্ব খুবই গুরুত্বপূর্ণ।
2. একটি ভারসাম্য সমান্তরাল লোড সাধারণত 30 ডিগ্রী এবং 60 ডিগ্রীর মধ্যে একটি অন্তর্ভুক্ত কোণ থাকা উচিত।
3. একটি বৃহত্তর অন্তর্ভুক্ত কোণ আরও ট্র্যাকশন প্রদান করতে পারেন, তবে এটি অতিরিক্ত টর্ক প্রয়োজন এবং ড্রাইভ মোটর স্টল করতে পারেন। ছোট অন্তর্ভুক্ত কোণ অস্থির লোড এবং অনিরাপদ অবস্থার উত্পাদন করতে পারে।
সবিস্তার বিবরণী
মডেল | এইচজি কে - 5 | এইচজি কে - 10 | এইচজিকে - ২0 | এইচজি কে - 30 | এইচজিকে - 40 | ||
সর্বোচ্চ ধারণক্ষমতা | 5 টি | 10 টি | 20 টি | 30 টি | 40 টি | ||
রোলের ব্যাসার্ধ (মিমি) | 250 | 300 | 350 | 350 | 400 | ||
রোলের প্রস্থ (মিমি) | 140 | 170 | 180 | 180 | 200 | ||
কাজ পরিসীমা (মিমি) | 250-2800 | 300-3200 | 500-4500 | 500-4500 | 500-4800 | ||
রোলের গতি (মিমি / মিনিট) | 1 - 1000 | ||||||
মোটর শক্তি (KW) | 2 * 0.37 | 2 * 0.55 | 2 * 1.1 | 2 * 1.5 | 2 * 1.5 | ||
বিকল্প: | □ বোল্ট সমন্বয় □ লিড স্ক্রু সমন্বয় |
বিস্তারিত অংশ ব্র্যান্ড
1. Danfoss / Yaskawa বৈদ্যুতিন সংকেতের মেরু বদল
2. এবিবি / ইনভারটেক মোটর
3. কেবল / Shuntian Reducer
4. Schneider / সিমেন বৈদ্যুতিক সিস্টেম
বিক্রয় সেবা পরে
1. আমরা সম্পূর্ণ মেশিন মানের জন্য 12month গ্যারান্টি সময় প্রদান।
2. এই সময়, মেশিন ত্রুটি নিজেই যে কোনো সমস্যা প্রমাণিত, আমরা এটা সম্পূর্ণ দায়িত্ব নিতে হবে।
3. গ্যারান্টি সময়ের ব্যতীত, প্রযুক্তিগত উপদেষ্টা সহায়তাটি মেশিনের লাইফ ব্যবহার করে সম্পূর্ণরূপে আচ্ছাদন করে।
4. ব্যবহারকারী প্রাঙ্গনে প্রকৌশলী সেবা প্রয়োজনীয় জন্য উপলব্ধ।
স্থাপন
1. সাধারণত rotators সম্পূর্ণরূপে ইনস্টলেশনের সঙ্গে প্রেরণ।
2. এটা আমাদের বিস্তারিত অঙ্কন সমর্থিত মাধ্যমে ইনস্টল করা সহজ।
3. আমরা প্রকৌশলী দরজা ইনস্টলেশন সেবা দরজা সরবরাহ, কিন্তু গ্রাহক সমতল টিকেট পরিশোধ করতে হবে।
আরও বিস্তারিত জানার জন্য দয়া করে আমাদের অনুসন্ধানের জন্য প্রস্তুত হন।
